取扱商品

ITEM

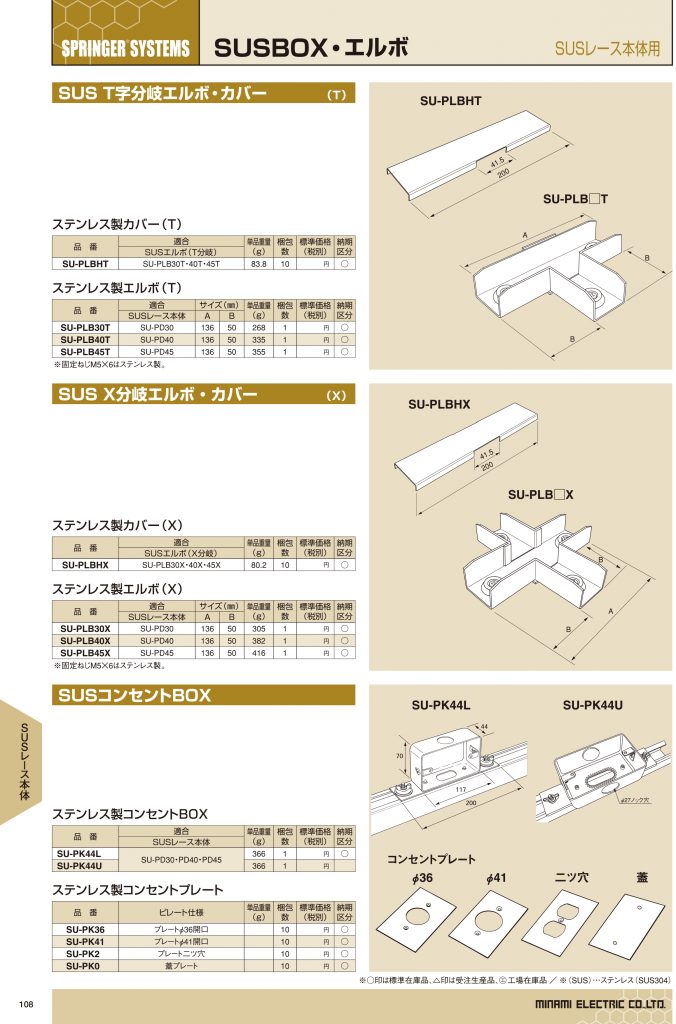

SUSエルボ・カバー・BOX　　107.108

レースウェイ

特 長

SUS外曲エルボ・外曲カバー(OUT)　SU-PLB□A

【材質】

ステンレス製(SUS)



SUS内曲エルボ・内曲カバー(IN)　SU-PLB□B

【材質】

ステンレス製(SUS)



SUS水平曲エルボ・水平曲カバー(L)　SU-PLB□C

【材質】

ステンレス製(SUS)



SUS　T字分岐エルボ・カバー(T)　SU-PLB□T

【材質】

ステンレス製(SUS)



SUS　X字分岐エルボ・カバー(X)　SU-PLB□X

【材質】

ステンレス製(SUS)



SUSコンセントBOX　SU-PK44□

ステンレス製コンセントプレート　SU-PK□

【材質】

ステンレス製(SUS)





仕 様

エルボ　ステンレス製(SUS)

品番 種類 エルボ ｻｲｽﾞ(mm)
SU-PLB-30A 外曲りエルボ SU-PD30 95ｘ45
SU-PLB-40A 外曲りエルボ SU-PD40 121×48
SU-PLB-35A 外曲りエルボ SU-PD45 126×45
SU-PLB-30B 内曲りエルボ SU-PD30 74×45
SU-PLB-40B 内曲りエルボ SU-PD40 89×50
SU-PLB-45B 内曲りエルボ SU-PD45 89×45
SU-PLB-30C 水平曲エルボ SU-PD30 108×50
SU-PLB-40C 水平曲エルボ SU-PD40 123×66
SU-PLB-45C 水平曲エルボ SU-PD45 123×66
SU-PLB-30T T字分岐エルボ SU-PD30 136ｘ50
SU-PLB-40T T字分岐エルボ SU-PD40 136ｘ50
SU-PLB-45T T字分岐エルボ SU-PD45 136ｘ50
SU-PLB-30X X分岐エルボ SU-PD30 136ｘ50
SU-PLB-40X X分岐エルボ SU-PD40 136ｘ50
SU-PLB-45X X分岐エルボ SU-PD45 136ｘ50





エルボカバー ステンレス製(SUS)

品番 種類 エルボ
SU-PLB-HA 外曲りエルボ用 SU-PLB-30A・40A・45A
SU-PLB-HB 内曲りエルボ用 SU-PLB-30B・40B・45B
SU-PLBHC 水平エルボ用 SU-PLB-30C・40C・45C
SU-PLBHCW 水平エルボ用
SU-PLB-HT T分岐エルボ用 SU-PLB-30T・40T・45T
SU-PLB-HX X分岐エルボ用 SU-PLB-30X・40X・45X





SUSコンセントBOX　SU-PK44□

品番 レースウェイ
SU-PK44L SU-PD30・PD40・PD45
SU-PK44U





ステンレス製コンセントプレート　SU-PK□

品番 レースウェイ
SU-PK36 プレートΦ36開口
SU-PK41 プレートΦ41開口
SU-PK2 プレート二つ穴
SU-PK0 釜プレート
